ในฐานะซัพพลายเออร์ของตัวขัดขวาง VCB (เบรกเกอร์สุญญากาศ) ฉันมักจะพบคำถามเกี่ยวกับความเป็นฉนวนของส่วนประกอบที่สำคัญเหล่านี้ การทำความเข้าใจความเป็นฉนวนของตัวขัดขวาง VCB ถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพของระบบไฟฟ้า ในบล็อกโพสต์นี้ ฉันจะเจาะลึกแนวคิดเรื่องความเป็นฉนวน ความสำคัญของแนวคิดใน VCB Interrupters และผลกระทบต่อฟังก์ชันการทำงานโดยรวมของอุปกรณ์เหล่านี้อย่างไร
ความเป็นฉนวนคืออะไร?
ความเป็นฉนวนเป็นคุณสมบัติพื้นฐานของวัสดุฉนวนที่ใช้วัดความสามารถในการทนต่อความเครียดทางไฟฟ้าโดยไม่พังทลาย กล่าวง่ายๆ ก็คือ สนามไฟฟ้าสูงสุดที่วัสดุฉนวนสามารถทนได้ก่อนที่วัสดุฉนวนจะสูญเสียคุณสมบัติการเป็นฉนวนและปล่อยให้กระแสไฟฟ้าไหลผ่านได้ ปรากฏการณ์นี้เรียกว่าการสลายอิเล็กทริก
ความเป็นฉนวนของวัสดุโดยทั่วไปจะแสดงเป็นโวลต์ต่อหน่วยความยาว (เช่น โวลต์ต่อมิลลิเมตร หรือกิโลโวลต์ต่อเซนติเมตร) ขึ้นอยู่กับปัจจัยต่างๆ รวมถึงประเภทของวัสดุ คุณสมบัติทางกายภาพและเคมี อุณหภูมิ ความชื้น และระยะเวลาของแรงดันไฟฟ้าที่ใช้
ความเป็นฉนวนในตัวขัดขวาง VCB
VCB Interrupters เป็นส่วนประกอบสำคัญในเซอร์กิตเบรกเกอร์สุญญากาศ ซึ่งใช้กันอย่างแพร่หลายในระบบไฟฟ้ากำลังเพื่อปกป้องอุปกรณ์และบุคลากรจากความผิดพลาดทางไฟฟ้า ตัวขัดขวางเหล่านี้ใช้สุญญากาศเป็นฉนวนและตัวกลางในการดับอาร์ค โดยมีข้อดีหลายประการเหนือเซอร์กิตเบรกเกอร์ประเภทอื่นๆ เช่น ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน และความต้องการการบำรุงรักษาต่ำ
ความเป็นฉนวนของตัวขัดขวาง VCB เป็นพารามิเตอร์ที่สำคัญที่กำหนดความสามารถในการขัดขวางการไหลของกระแสไฟฟ้าในระหว่างเกิดข้อผิดพลาด และป้องกันการลุกไหม้ของส่วนโค้งอีกครั้งหลังจากที่กระแสไฟฟ้าถูกขัดจังหวะ ความเป็นฉนวนที่สูงทำให้มั่นใจได้ว่าผู้ขัดขวางสามารถทนต่อแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าเกินชั่วคราวที่เกิดขึ้นระหว่างการทำงานปกติและสภาวะความผิดปกติได้โดยไม่พัง
ปัจจัยที่ส่งผลต่อความเป็นฉนวนในตัวขัดขวาง VCB
มีหลายปัจจัยที่สามารถมีอิทธิพลต่อความเป็นฉนวนของตัวขัดขวาง VCB:
- ระดับสุญญากาศ: คุณภาพของสุญญากาศภายในตัวขัดขวางมีความสำคัญอย่างยิ่งต่อการรักษาความเป็นฉนวนให้สูง ระดับสุญญากาศต่ำอาจทำให้เกิดโมเลกุลก๊าซตกค้าง ซึ่งสามารถลดคุณสมบัติการเป็นฉนวนของสุญญากาศ และเพิ่มความเสี่ยงที่จะเกิดการแตกตัวของอิเล็กทริก ดังนั้น VCB Interrupters จึงได้รับการออกแบบมาเพื่อรักษาระดับสุญญากาศให้สูงตลอดอายุการใช้งาน
- วัสดุอิเล็กโทรดและเรขาคณิต: การเลือกใช้วัสดุอิเล็กโทรดและรูปทรงของวัสดุสามารถส่งผลกระทบอย่างมากต่อความเป็นฉนวนของตัวขัดขวาง อิเล็กโทรดที่ทำจากวัสดุที่มีค่าการนำไฟฟ้าสูงและคุณสมบัติต้านทานส่วนโค้งที่ดี เช่น โลหะผสมทองแดง-โครเมียม มักใช้ในเครื่องขัดขวาง VCB รูปร่างและพื้นผิวของอิเล็กโทรดยังมีบทบาทในการพิจารณาการกระจายตัวของสนามไฟฟ้าและความน่าจะเป็นที่จะเกิดการพังทลายของอิเล็กทริก
- การปนเปื้อนพื้นผิว: การปนเปื้อนใดๆ บนพื้นผิวของอิเล็กโทรดหรือส่วนประกอบที่เป็นฉนวนของตัวขัดขวางสามารถลดความเป็นฉนวนได้ ฝุ่น ความชื้น และสิ่งปนเปื้อนอื่นๆ สามารถสร้างเส้นทางที่เป็นสื่อกระแสไฟฟ้า และเพิ่มความเสี่ยงที่จะเกิดวาบไฟตามผิวหรือพังได้ ดังนั้น โดยทั่วไปแล้ว VCB Interrupters ได้รับการออกแบบมาให้ปิดผนึกและป้องกันจากการปนเปื้อนในสิ่งแวดล้อม
- อุณหภูมิและความชื้น: อุณหภูมิที่สูงมากและความชื้นสูงอาจส่งผลเสียต่อความเป็นฉนวนของ VCB Interrupters ได้เช่นกัน อุณหภูมิสูงอาจทำให้เกิดการขยายตัวเนื่องจากความร้อนและความเครียดทางกล ซึ่งอาจนำไปสู่การแตกร้าวหรือข้อบกพร่องอื่นๆ ในวัสดุฉนวน ความชื้นสามารถเพิ่มการนำไฟฟ้าของพื้นผิวของส่วนประกอบฉนวนและลดความสามารถในการทนต่อความเครียดทางไฟฟ้า
ความสำคัญของความเป็นฉนวนในตัวขัดขวาง VCB
ความเป็นฉนวนของตัวขัดขวาง VCB มีความสำคัญสูงสุดต่อการทำงานที่ปลอดภัยและเชื่อถือได้ของระบบไฟฟ้ากำลัง ต่อไปนี้เป็นเหตุผลสำคัญบางประการ:
- การหยุดชะงักของข้อผิดพลาด: ในระหว่างที่เกิดข้อผิดพลาด VCB Interrupter จะต้องสามารถขัดขวางการไหลของกระแสได้อย่างรวดเร็วและเชื่อถือได้ ความเป็นฉนวนที่สูงทำให้มั่นใจได้ว่าผู้ขัดขวางสามารถทนต่อแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าเกินชั่วคราวที่เกิดขึ้นในระหว่างที่เกิดข้อผิดพลาด และป้องกันการลุกไหม้ของส่วนโค้งอีกครั้งหลังจากกระแสไฟฟ้าถูกขัดจังหวะ
- การป้องกันแรงดันไฟฟ้าเกิน: ระบบกำลังไฟฟ้าขึ้นอยู่กับแรงดันไฟฟ้าเกินประเภทต่างๆ เช่น ไฟกระชากฟ้าผ่า ไฟกระชากแบบสวิตชิ่ง และแรงดันไฟฟ้าเกินชั่วคราว ตัวขัดขวาง VCB ที่มีความเป็นฉนวนสูงสามารถให้การป้องกันแรงดันไฟฟ้าเกินเหล่านี้ได้อย่างมีประสิทธิภาพ และป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้า
- ความน่าเชื่อถือของระบบ: VCB Interrupter ที่เชื่อถือได้เป็นสิ่งจำเป็นสำหรับการรักษาเสถียรภาพและความน่าเชื่อถือของระบบไฟฟ้ากำลัง ด้วยการทำให้มั่นใจว่าผู้ขัดขวางสามารถทนต่อความเครียดทางไฟฟ้าที่เกิดขึ้นระหว่างการทำงานปกติและสภาวะความผิดปกติ ความเสี่ยงที่ระบบจะล้มเหลวและการหยุดทำงานจะลดลง
การวัดความเป็นฉนวนในตัวขัดขวาง VCB
โดยทั่วไป ความเป็นฉนวนของตัวขัดขวาง VCB จะถูกวัดโดยใช้ขั้นตอนการทดสอบที่ได้มาตรฐาน การทดสอบเหล่านี้เกี่ยวข้องกับการจ่ายแรงดันไฟฟ้าสูงไปยังตัวขัดขวางตามระยะเวลาที่กำหนด และการตรวจสอบสัญญาณของการพังทลายของอิเล็กทริก เช่น ลักษณะที่ปรากฏของส่วนโค้งหรือกระแสไฟฟ้าที่เพิ่มขึ้นอย่างมีนัยสำคัญ
วิธีทดสอบทั่วไปบางประการสำหรับการวัดความแข็งแรงไดอิเล็กทริกของอินเทอร์รัปเตอร์ VCB ได้แก่:
- การทดสอบความทนทานต่อความถี่กำลังไฟฟ้า: ในการทดสอบนี้ แรงดันไฟฟ้าความถี่กำลัง (ปกติ 50 หรือ 60 เฮิรตซ์) ถูกจ่ายให้กับอุปกรณ์ตัดจังหวะตามระยะเวลาที่กำหนด (เช่น 1 นาที) แรงดันไฟฟ้าจะค่อยๆ เพิ่มขึ้นจนถึงแรงดันไฟฟ้าทดสอบที่ระบุ และผู้ขัดขวางจะถูกตรวจสอบเพื่อหาสัญญาณของการเสีย
- การทดสอบความต้านทานแรงกระตุ้น: การทดสอบนี้เป็นการจำลองแรงดันไฟฟ้าเกินชั่วคราวที่อาจเกิดขึ้นในระบบไฟฟ้ากำลัง เช่น ไฟกระชากฟ้าผ่า อิมพัลส์ไฟฟ้าแรงสูงถูกจ่ายให้กับผู้ขัดขวาง และประเมินความสามารถของผู้ขัดขวางในการทนต่อแรงกระตุ้นโดยไม่เกิดการพังทลาย
- การทดสอบการคายประจุบางส่วน: การปล่อยประจุบางส่วนคือการปล่อยประจุไฟฟ้าขนาดเล็กที่เกิดขึ้นภายในวัสดุฉนวนของผู้ขัดขวาง การปล่อยประจุเหล่านี้สามารถบ่งบอกถึงการมีอยู่ของข้อบกพร่องหรือการเสื่อมสภาพในฉนวน และในที่สุดสามารถนำไปสู่การสลายอิเล็กทริกได้ การทดสอบการคายประจุบางส่วนเกี่ยวข้องกับการวัดขนาดและความถี่ของการคายประจุบางส่วนภายใต้แรงดันไฟฟ้าที่ระบุ
การประยุกต์ใช้ VCB Interrupters
VCB Interrupters ถูกนำมาใช้ในการใช้งานที่หลากหลาย รวมไปถึง:
- การผลิตไฟฟ้า: ในโรงไฟฟ้า VCB Interrupters ใช้ในเครื่องกำเนิดไฟฟ้า หม้อแปลง และอุปกรณ์ไฟฟ้าอื่นๆ เพื่อป้องกันไฟฟ้าลัดวงจรและไฟฟ้าขัดข้องอื่นๆ
- การส่งและการกระจายสินค้า: VCB Interrupters มักใช้ในระบบส่งและจำหน่ายไฟฟ้าแรงสูงเพื่อขัดขวางการไหลของกระแสไฟฟ้าระหว่างเกิดข้อผิดพลาดและป้องกันเครือข่ายจากความเสียหาย
- การใช้งานทางอุตสาหกรรมและการพาณิชย์: ในการตั้งค่าอุตสาหกรรมและเชิงพาณิชย์ VCB Interrupters ถูกใช้ในศูนย์ควบคุมมอเตอร์ สวิตช์เกียร์ และอุปกรณ์ไฟฟ้าอื่นๆ เพื่อให้มั่นใจถึงการทำงานของระบบไฟฟ้าที่ปลอดภัยและเชื่อถือได้
บทสรุป
ความเป็นฉนวนของตัวขัดขวาง VCB เป็นพารามิเตอร์ที่สำคัญที่กำหนดความสามารถในการขัดขวางการไหลของกระแสไฟฟ้าในระหว่างเกิดข้อผิดพลาด และป้องกันการลุกไหม้ของส่วนโค้งอีกครั้งหลังจากที่กระแสไฟฟ้าถูกขัดจังหวะ ความเป็นฉนวนสูงช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของระบบไฟฟ้ากำลัง ปกป้องอุปกรณ์และบุคลากรจากไฟฟ้าขัดข้องและแรงดันไฟฟ้าเกิน
ในฐานะซัพพลายเออร์ของ VCB Interrupters เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่มีความคงทนและประสิทธิภาพเป็นฉนวนที่ดีเยี่ยม เครื่องขัดขวางของเราได้รับการออกแบบและผลิตเพื่อให้ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวดที่สุด และได้รับการทดสอบอย่างละเอียดเพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัย
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับ VCB Interrupters ของเรา หรือมีคำถามใดๆ เกี่ยวกับความเป็นฉนวนหรือประเด็นทางเทคนิคอื่นๆ โปรดอย่าลังเลที่จะติดต่อเราสำหรับข้อมูลเพิ่มเติม เราหวังเป็นอย่างยิ่งว่าจะได้หารือเกี่ยวกับข้อกำหนดเฉพาะของคุณและมอบโซลูชันที่ดีที่สุดสำหรับความต้องการระบบไฟฟ้ากำลังของคุณ
อ้างอิง
- แบล็กเบิร์น เจแอล (1998) การถ่ายทอดการป้องกัน: หลักการและการประยุกต์ มาร์เซล เด็คเกอร์.
- กรีนวูด, เอ. (1991) ภาวะชั่วคราวทางไฟฟ้าในระบบไฟฟ้ากำลัง ไวลีย์-Interscience
- IEEE Std C37.06-2018 มาตรฐาน IEEE สำหรับเซอร์กิตเบรกเกอร์ไฟฟ้าแรงสูง AC ได้รับการจัดอันดับบนพื้นฐานกระแสไฟฟ้าแบบสมมาตร
- IEC 62271-100:2017 สวิตช์เกียร์แรงดันสูงและเกียร์ควบคุม - ส่วนที่ 100: เบรกเกอร์วงจรไฟฟ้ากระแสสลับ

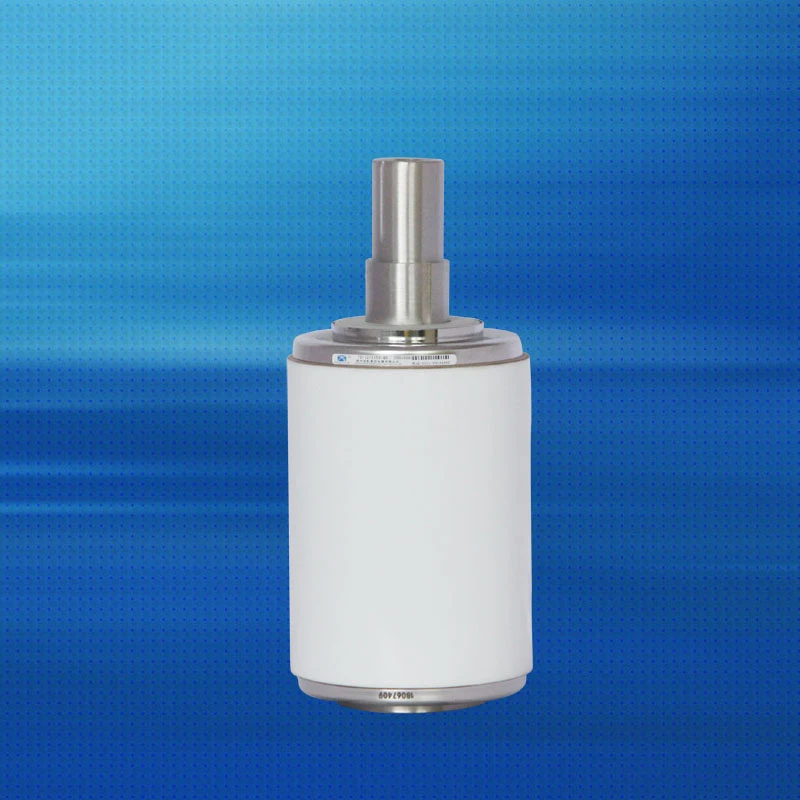

เพื่อตรวจสอบของเราราคาเครื่องขัดขวางสุญญากาศ,เครื่องขัดขวางสุญญากาศแรงดันต่ำ, และตัวขัดขวางแรงดันไฟฟ้าข้อเสนอกรุณาเยี่ยมชมเว็บไซต์ของเรา หากคุณกำลังพิจารณาซื้อหรือมีข้อกำหนดเฉพาะใดๆ เราขอเชิญคุณติดต่อเราเพื่อขอหารือโดยละเอียดและเริ่มกระบวนการจัดซื้อจัดจ้าง
